安纳赫印刷轮转机解决方案
发布日期: 2019.06.22

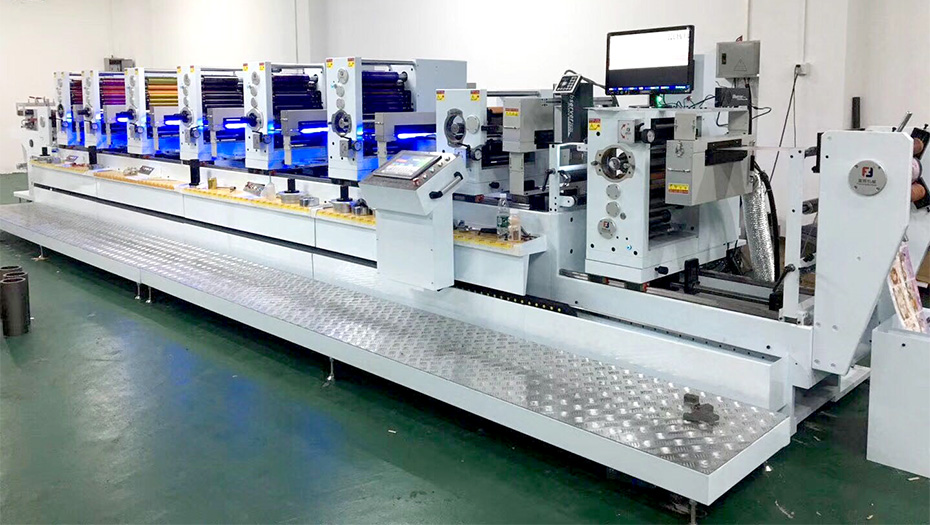

设备描述Equipment description

安纳赫轮转机控制解决方案采用安川MP3300系列运动控制器安川∑-7系列伺服电机。包含进/出纸辊T1T2、6组印刷主轴P1~P6、6组打墨轴A1~A6、1组模切轴C1、1组倒拉伺服、6组前后调整步进和6组左右调整步进;整个系统共采用16套安川Methatrolink总线伺服电机和12套RS484通信步进电机。印刷材料在进纸辊T1和出纸辊T2之间做前进/后退运动的同时,P1-P6印刷组将设计好的商标图案通过不同颜色的色组套印到印刷材料上,印刷好后的产品可直接通过C1模切组进行模切,更高效、更快速、更稳定!

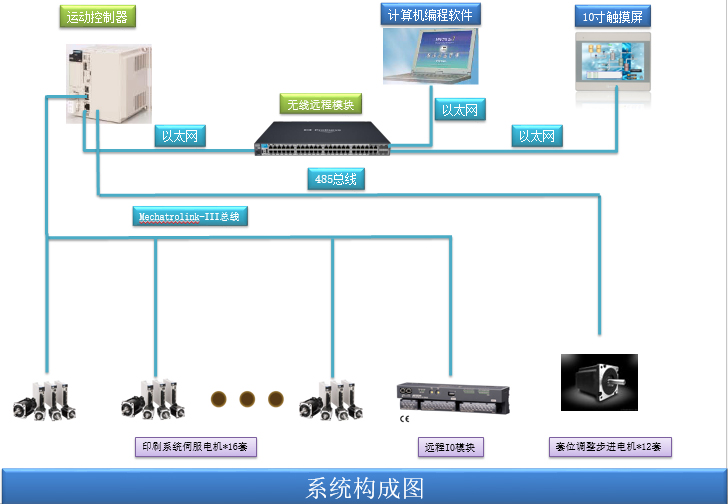

安纳赫印刷轮转机解决方案系统构成图

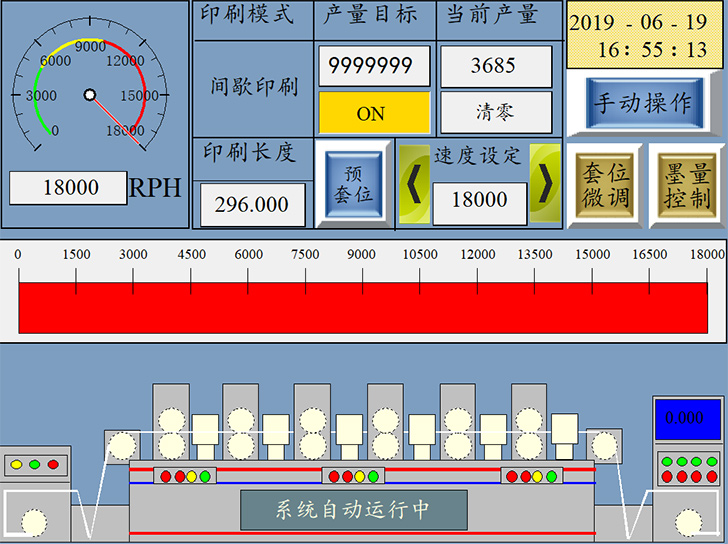

安纳赫印刷轮转机解决方案设备自动运行页面设备自动运行页面

方案特点Programme characteristics

01
系统采用安川MP3300系列为多色轮转商标印刷机开发的运动控制系统。所有轴运动均采用Methatrolink III总线控制,可实现更精确,更稳定,更高效的全自动预套位功能。全轮转最大印刷跳距可达345mm*415mm,印刷速度最高可达到18000张/h,性能更稳定、套位更精确。
02
将物联网技术、视觉技术运用于生产管理和远程监控上,可实现远程协助调机和监控,令老板远在千里之外也可对车间生产状况了如指掌,并将各种功能实现了集成化和智能化控制,使控制系统的优化升级更简易,设备异常排查处理更高效。
03
全自动预套位功能使复杂的调机工作变得越来越简单、快速,大幅缩短了调机时间,同时较大限度地避免了升速过程中不良品的产生。

项目成果Project results

安纳赫印刷轮转机解决方案项目成果

1、印刷速度快: 印刷速度由12000提速至18000张/小时,对电机高速同步性能要求极高;

2、印刷面积宽: 最大印刷面积可达345mm*415mm,对进出拉纸辊的张力控制有超高需求;

3、工作效率高: 全自动预套位功能大幅缩短了调机时间,同时极大限度地避免了升速过程中不良品的产生。

4、后期维护易: 可通过远程系统实时监控机器运行状态,实时监测系统报警信息并进行优化升级等操作。
