6轴垂直多关节型
负载:0.5KG
动态范围:350mm
重复定位精度:±0.02mm (JIS B 8432为基准)
控制柜:YRC1000/YRC1000micro
用途:搬运、取件/包装、组装/分装
本体质量:7KG
13823272895
产品介绍

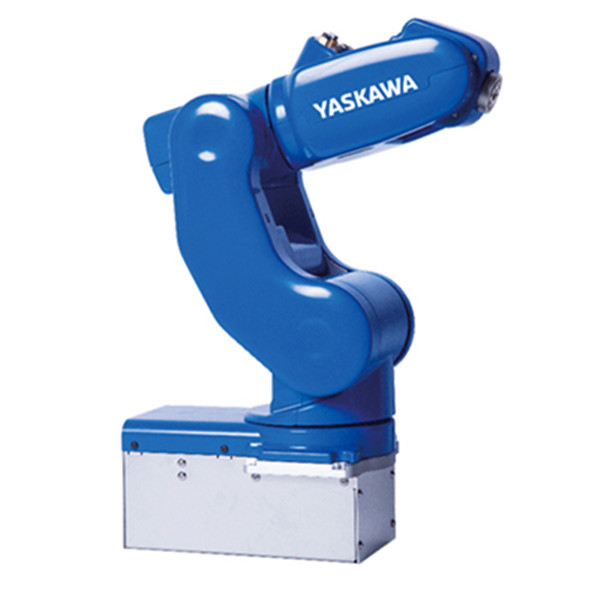

Product introductionMOTOMAN-motoMINI的小型化、轻量化,使生产设备得到灵活性的构建。通过电子、电气零件等小物件的自动化生产,为用户追求的次世代制造生产线的构建提供了解决方案!
产品参数
Product parameters名称 | motoMIN | |
用途 | 搬运、取件/包装、组装/分装 | |
适用控制柜 | ||
YRC1000 | ○ | |
YRC1000micro | ○ | |
DX200 | ○ | |
DX100 | × | |
FS100 | × | |
安装方式 | 置地式,壁挂式,倒挂式,倾斜式 | |
自由度 | 6 | |
可搬质量 | 0.5kg | |
垂直伸长度 | 1693mm | |
水平伸长度 | 927mm | |
重复定位精度 | ±0.03mm | |
动作范围 | ||
S轴(旋转) | -170°~ +170° | |
L轴(下臂) | -65°~ +145° | |
U轴(上腕) | -70°~ +190° | |
R轴(手腕旋转) | -190°~ +190° | |
B轴(手腕摆动) | -135°~ +135° | |
T轴(手腕回转) | -360°~ +360° | |
最大速度 | ||
S轴(旋转) | 455°/s | |
L轴(下臂) | 385°/s | |
U轴(上腕) | 520°/s | |
7轴 | 520°/s | |
R轴(手腕旋转) | 550°/s | |
B轴(手腕摆动) | 550°/s | |
T轴(手腕回转) | 1000°/s | |
容许力矩 | ||
R轴(手腕旋转) | 17N.m | |
B轴(手腕摆动) | 17N.m | |
T轴(手腕回转) | 10N.m | |
容许惯性力矩 (GD2/4) |
||
R轴(手腕旋转) | 0.5kg.m2 | |
B轴(手腕摆动) | 0.5kg.m2 | |
T轴(手腕回转) | 0.2kg.m2 | |
本体质量 | 7kg | |
电源容量 | 1.0kVA |
